Saat kadranı kumlama işlemi için zirkonya seramik boncuklar B170
Yüksek hassasiyet gerektiren lüks saatçilik dünyasında, saat kadranının yüzey kalitesi son derece önemlidir. Boyutsal doğruluğu tehlikeye atmadan düzgün, yansıtıcı olmayan mat bir doku elde etmek, birinci sınıf bir kumlama malzemesi gerektirir. Zirkonya Seramik Boncuklar B170 , bu zorlu talepleri karşılamak üzere özel olarak tasarlanmıştır ve saat kadranlarının hem estetik görünümünü hem de işlevsel performansını artıran kusursuz bir saten yüzey sunar.
FİZİKSEL ÖZELLİKLER – Saat kadranı kumlama için Zirkonya seramik boncuklar B170
| Özgül Ağırlık | 4,30 g/cm³ |
| Mohs Sertliği | 7.0 |
| Vickers/Rockwell sertliği | 700HV/60HRC |
| Hacimsel yoğunluk | 125 µm ve üzeri: 2,30 g/cm³, 125 µm ve altı: 2,1-2,2 g/cm³ |
TIPİK KİMYASAL ANALİZ [%]- Saat kadranı kumlama için zirkonya seramik boncuklar B170
| Bileşen | Tipik değer (%) | Geleneksel değer (%) |
| ZrO2 | 63.80 | 60-70 |
| SiO2 | 26.82 | 28-33 |
| AL2O3 | 9.08 | Maksimum 10 |
| Fe2O3 | 0,03 | Maksimum 0.1 |
| TiO2 | 0,24 | Maksimum %0,4 |
Hassasiyet ve Tutarlılık İçin Tasarlandı

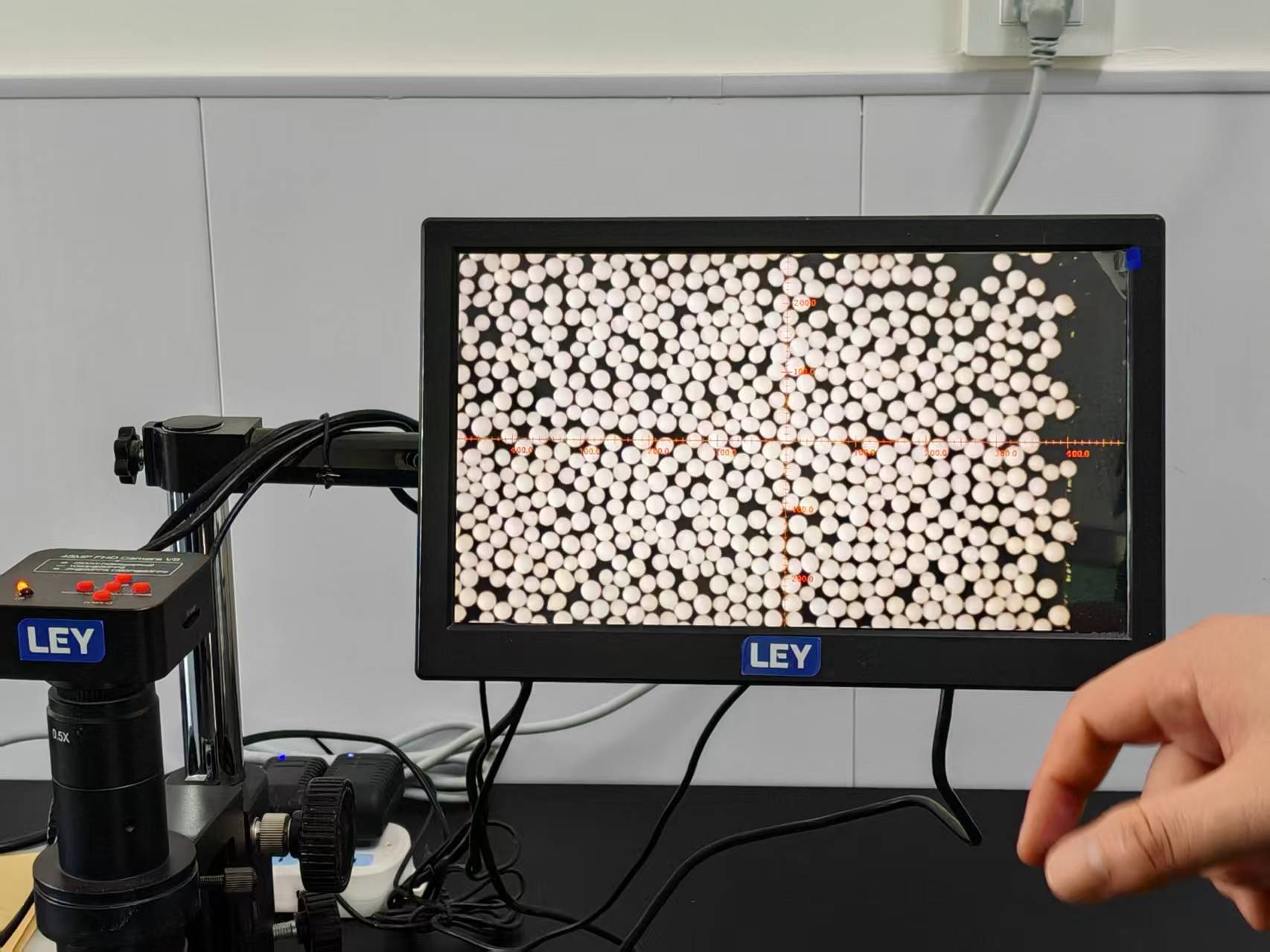

B170 sınıfı, 0,045 mm ile 0,090 mm (yaklaşık 170 mesh) arasında değişen, sıkıca kontrol edilen bir parçacık boyutu dağılımına sahiptir. Bu ince, mikro boyutlu granülasyon, saat kadranlarının hassas ve karmaşık yüzeyleri için idealdir. Geleneksel açılı aşındırıcılardan farklı olarak, bu tanecikler mükemmel küreseldir. Bu benzersiz morfoloji, her parçacığın yüzeye eşit şekilde etki etmesini sağlayarak, aşırı kesme veya derin, düzensiz çizikler oluşturmadan düzgün, izotropik bir doku yaratır. Sonuç, ilk kadrandan on bininciye kadar tutarlı bir şekilde pürüzsüz, kadifemsi mat bir yüzeydir.
Sıfır Kirlenme, Gerçek Renk Koruması
Saat parçalarının kumlama işleminde kritik bir risk, yüzeyde kararmaya veya renk bozulmasına neden olabilen demir kalıntıları bırakan metalik kirlenmedir. Zirkonya Seramik Boncuklar B170, metalik olmayan, inert bir seramik çözeltidir. Kadran yüzeyine demir veya başka herhangi bir yabancı element bulaştırmazlar. İster 316L paslanmaz çelik, titanyum, pirinç veya hatta yüksek teknoloji seramiklerle çalışıyor olun, B170 boncuklar malzemenin gerçek rengini ve parlaklığını korur. Saat kadranlarınız, kumlama sonrası kararma veya kimyasal lekelenme olmadan, kusursuz kalacaktır.
Üstün Dayanıklılık ve Maliyet Verimliliği
Başlangıç maliyetleri cam veya alüminyum oksit ortamlara göre daha yüksek olsa da, B170 boncuklarının toplam sahip olma maliyeti önemli ölçüde daha düşüktür. Yaklaşık 700 HV’lik yüksek kırılma tokluğu ve sertliği sayesinde bu boncuklar son derece dayanıklıdır. Darbeye karşı direnç gösterirler ve geleneksel cam boncuklara göre 20-30 kat daha yavaş bir oranda daha ince toz parçacıklarına ayrılırlar. Bu uzun ömürlülük, daha az sıklıkla ortam yenileme, daha az makine arıza süresi ve daha temiz bir çalışma ortamı anlamına gelir; bu da daha sürdürülebilir ve karlı bir üretim hattı ile sonuçlanır.
Önerilen Uygulamalar ve Süreç
İdeal Yüzeyler: Paslanmaz çelik, titanyum, pirinç, bakır ve seramik saat kadranları, ibreleri ve çerçeveleri.
İstenen Yüzey: Düzgün, ince saten/mat bir yüzey (temel malzemeye bağlı olarak Ra 0,8–1,5 µm elde edilebilir).
Ekipman Kılavuzu: İnce çaplı nozullar (örneğin, 4–6 mm) ile donatılmış hassas kumlama kabinleriyle kullanın. Optimum basınç genellikle 2–4 bar (30–60 psi) aralığındadır, ancak belirli kumlama malzemeniz için parametreleri hassas bir şekilde ayarlamak amacıyla bir işlem doğrulama testi yapılması şiddetle tavsiye edilir.
Yüzey kalitesinden ödün vermeyi reddeden saat üreticileri için Zirkonya Seramik Boncuklar B170, sektör standardını temsil eder. İnce saat kadranları için gereken hassasiyeti, yüksek hacimli üretimde talep edilen dayanıklılıkla birleştirirler. Bitirme işleminizi bir üst seviyeye taşıyın—her seferinde mükemmel mat bir yüzey için B170’i seçin.
Sipariş Bilgileri: 25 kg’lık kapalı bidonlarda tedarik edilir. Yerinde proses doğrulaması için talep üzerine numuneler mevcuttur.
